电磁流量计的在线校准方法及流程
发布时间：2021-04-11 08:52:09
（1）目前解决电磁流量计在线校准有两种主流方案：一种是励磁线圈检查法这种方法又称为电磁流量计的"干标"方法，另一种是外夹式超声流量计校准法，也称"非接触测量法"。但"干标"方法中由于标准线圈是直接设计到流量计表体中的，无法对其电阻等指标的性能进行定期溯源，导致无法判断一段时间后标准线圈的计量特性是否发生变化，所以"干标"很难有效实现量值溯源。相比较"干标"方法的检测，外夹式超声流量计的检测具备不停流、不截管，不受被测流体温度、压力、密度的影响等现场校准优势。
（2）外加式超声流量计校准法现场校准时检测人员应首先检查流量计转换器内置的影响计量准确度的关键参数输入是否正确，询问工作人员的日常流量，并观察并计算流量计一段时间内的平均流速，根据标准表在实验室标准装置比对的大数据，输入标准表与被检流量计的管径和流速相近的标定系数，外径、壁厚等参数根据流量计在线操作说明现场实测输入。计算示值误差时采用累积流量法，分三次分别读取标准表和被检表一定时间的流量累积值作为测量标准表的标准值和被检流量计示值，每次测量时间为30min，条件许可或者一天时间内流量变化比较大的情况下可测量差异明显的三个流量点。
（3）校准方法：非接触测量法，即利用外加式超声流量计夹持在被测流量计管道上，通过比对两台流量计的累积流量误差确定被检流量计的计量特性。
（4）校准项目：电磁流量计累积流量的示值误差。
（5）测量依据：JJG1033-2007《电磁流量计检定规程》。
（6）环境条件：温度：(0～45)℃，相对湿度：(40%～90%)RH，外界磁场、震动和噪声应小到对标准表和被检表的影响可忽略不计。
（7）工作介质：充满封闭管道的单相流体。

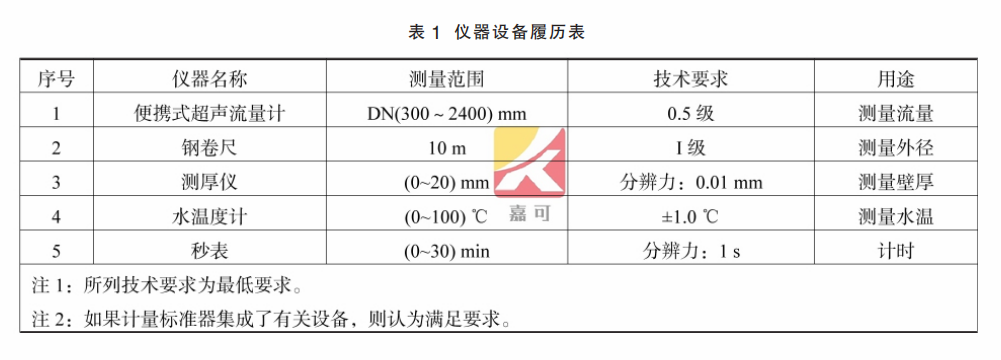

（8）测量设备如表1所示。
