1、配套仪表
液位测量系统一般包括智能雷达液位计、多点温度计、数据采集单元及现场通信单元等设备。多点温度计可测量储罐内多点温度，利用现场总线通信协议输送测量数据。数据采集单元可收集量值，如液位、温度和压力，计算平均温度、计量密度和容积表，不仅可识别网络中不同的现场设备并自动分配地址，还能管理通信，监控所有设备状态。现场通信单元是一台数据集中器，可通过数据采集单元连续查询现场设备的数据。
2、系统构成
液位测量系统通过现场总线仪表（如雷达液位计、多点温度计）提供储罐的温度、液位信息，并与DCS控制系统通信。每个储罐设置的测量系统由液位检测单元、数据采集单元和多点温度计组成。信号分组通过接线箱以总线方式连接至机柜间的通信接口单元，最终接入计量管理计算机，通过计算将测量的液位自动转换为体积值或质量值，计量管理计算机与DCS控制系统通信。
每个储罐的数据采集单元采用总线形式，与采用传统的模拟量仪表相比具有以下优势：
a. 避免了模拟量信号经过系统卡件的A/D、D/A转换后精度损失， 现场显示的数据和系统里的显示数据是一致的；
b. 节约线缆，每个数据采样单元只输出一路总线信号。

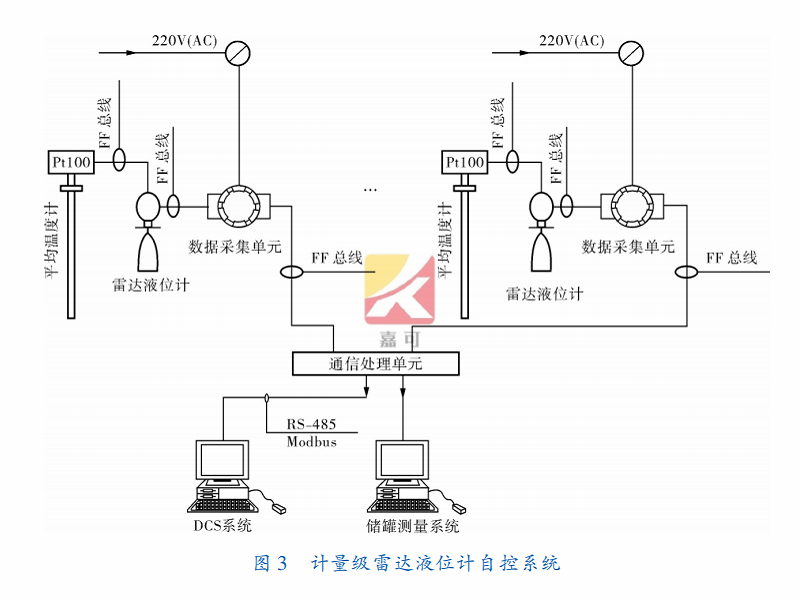

液位测量系统软件可以分析液位的曲线图，查看设备和生产的实时/历史运行情况。智能雷达液位计自控系统如图3所示。
3、智能雷达液位计的安装
智能雷达液位计的正确安装是保证高精度测量的关键，安装时需要注意以下因素：
a. 远离罐中心和物料进口,安装在罐中心容易造成接收不到回波，安装在物料进口容易造成接收较多的虚假反射回波，智能雷达液位计安装位置应距离管壁约储罐直径的1/5；
b. 测量角范围内不能有障碍物,智能雷达液位计的测量原理决定了测量角范围内不能有障碍物；
c. 避免强液位波动的场合, 当储罐内介质有较强的搅拌或化学反应时，应采用旁通管或导波管的测量方式，保证雷达波能够精确地测量出真实的液位。
