涡轮流量计JK-LWGY
发布时间:2019-03-20 13:17:08
产品详情

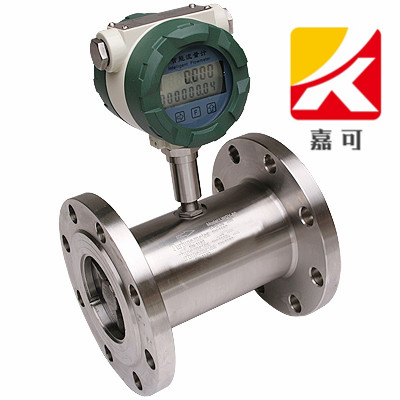

涡轮 (2).jpg

涡轮流量计是计量流量的传感器或用于液体的定量输入。

JK-LWGY涡轮流量传感器与显示仪表配套组成智能涡轮流量计。传感器具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量。

流体流经涡轮流量计传感器壳体时由于叶轮的叶片与流体的流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力后叶片旋转,在力矩平衡后转速稳定,在一定条件下转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢与线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量与累积流量。

涡轮流量计广泛应用于液化气、石油、有机液体、无机液、天然气和低温流体等。涡轮流量计输出信号易于数字化,为脉冲。涡轮流量计叶片能防腐,可以测量粘稠和腐蚀性的介质,压力损失小。在管道中心安放一个涡轮,由此,就会引起传感线圈中的磁通更改。涡轮流量计打造生与流速成反比的脉冲旌旗灯号,当流体颠末管道时,涡轮替量计的扭转角速度与流体流速成反比。

电气特性

1 显示方式:

  (1lwgy 远传显示:脉冲输出(配显示仪表);

  (2lwy 现场显示:7LCD显示累积流量,单位(m3

   7lcd显示瞬时流量,单位(m3/h

  (3lwgb 涡轮流量变送器:(配显示仪表)。

2、输出功能:

  (1lwgy 脉冲输出,p-p值由供电电源确定;

  (2lwy 可带脉冲输出或4~20ma两线制电流输出;

  (3lwgb 4~20ma两线制电流输出。

3、供电电源:

  (1lwgydc5 ~24v

  (2lwy3v锂电池安装于仪表内部可连续使用八年以上;

  (3lwgbdc24v

JK-LWGY涡轮流量计选型
