基于雷达液位计现场总线的液位测量系统
发布时间：2020-03-21 09:31:27
雷达液位计提供叠加了HART的4-20mA输出信号，同时也提供数字式现场总线传输方式。在油品罐区计量系统中，罐区计量信号通过雷达液位计的现场总线传输到控制系统。现场总线能够同时传输多个过程参数，大大地简化了连接线路，降低了成本。而且在传输过程的同时，仪表的标识符和简单的诊断信息也可一并传送。现场总线是双向的，因此能够在控制室对现场智能仪表进行标定、调整及运行诊断，甚至能够在故障发生前进行预测。

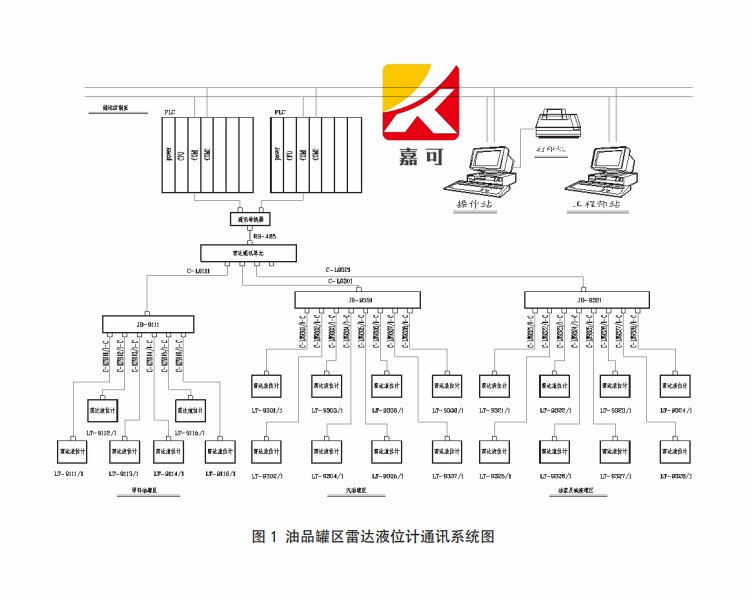

利用雷达液位计基于现场总线进行数据传输的特点，为油品罐区构建起一个液位测量系统。雷达液位计通讯系统构成如图1所示。采用雷达液位计进行液位测量的3个罐区通过3条现场总线与安装在控制室内的雷达通讯单元通讯，再由雷达通讯单元通过RS-485总线与控制系统进行通讯，传输各储罐液位的同时，还将温度、压力、密度等检测信号通过雷达液位计准确无误地传输到控制系统中进行集中监测，实现了整个油品罐区的计量。
雷达液位计现场总线传输方式在工程实施中主要具有以下优点：
（1）采用现场总线网络，解决了分布式油品储罐的集中检测问题，便于进行网络化管理，使系统更加实用、稳定和可靠。
（2）数字传输方式，可以同时传输多个过程变量，极大地简化了信号连接线路，节省了大量的电缆、保护套管、槽盒、桥架以及穿线盒等相应辅材，极大地降低了成本。
（3）接线简单，如果需要增加现场仪表，只需就近并行挂接到原有的网络上，无需铺设至机柜室，既节省了电缆，降低了投资，也缩减了设计和安装的工作量。
（4）工程实施更加方便，工程周期短，大大减少了工作量，降低了维护和安装费用。
