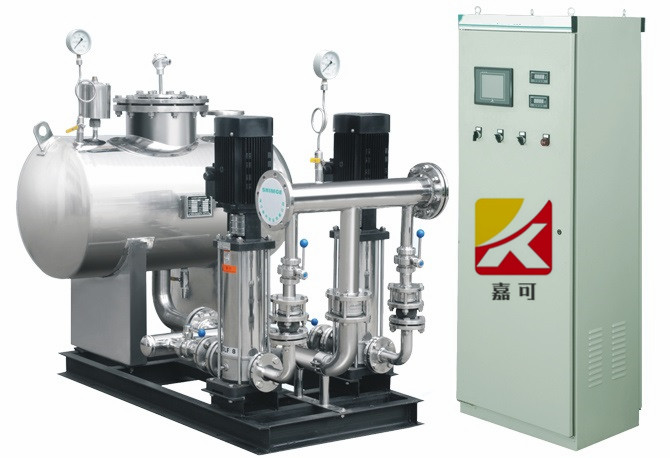

变频恒压供水控制系统的功能与特点
发布时间:2020-03-13 08:15:04

概述

恒压供水控制系统通过安装在出水管网上的压力传感器把出水压力变成4-20mA的电流信号送到变频主控器,两个数据同时经过PID控制模块进行比较,PID根据变频器的参数设置进行数据处理,并将数据处理的结果以运行频率的形式进行输出控制,这样运行频率的变化就可以改变水泵电机等被控体的转速,进而可调节供水量。

变频恒压供水控制系统实现功能:

1、维持水压恒定;

2、控制系统可手动/自动运行;

3、多台泵自动切换运行;

4、在线调整PID参数;

5、系统睡眠与唤醒,当外界停止用水时,系统处于睡眠状态,直到有用水需求时自动唤醒;

6、泵组及线路保护检测报警,信号显示等。

变频恒压供水控制系统特点:

1、节电:优化的节能控制软件,使水泵实现最大限度地节能运行;

2、节水:根据实际用水情况设定管网压力,自动控制水泵出水量,减少了水的跑、漏现象;

3、运行可靠:由变频器实现泵的软起动,使水泵实现由工频到变频的无冲击切换,防止管网冲击、避免管网压力超限,管道破裂;

4、联网功能:采用全中文工控组态软件,实时监控各个站点,如电机的电压、电流、工作频率、管网压力及流量等。并且能够累积每个站点的用电量,累积每台泵的出水量,同时提供各种形式的打印报表,以便分析统计;

5、控制灵活:分段供水,定时供水,手动选择工作方式;

6、自我保护功能完善:如某台泵出现故障,主动向上位机发出报警信息,同时启动备用泵,以维持供水平衡万一自控系统出现故障,用户可以直接操作手动系统以保护供水。

变频恒压供水控制系统优点:

1、恒压供水技术因采用变频器改变电动机电源频率,而达到调节水泵转速改变水泵出口压力,比靠调节阀门的控制水泵出口压力的方式,具有降低管道阻力,大大减少截流损失的效能的特点;

2、由于变量泵工作在变频工况,在其出口流量小于额定流量,泵转速降低,减少了轴承的磨损和发热,延长泵和电动机的机械使用寿命;

3、水泵电动机采用软启动方式,按设定的加速时间加速避免电动机启动时的电流冲击,对电网电压造成波动的影响,同时也避免了电动机突然加速造成泵系统的喘振,彻底消除水锤现象;

4、实现恒压自动控制,不需要操作人员频繁操作,降低了人员的劳动强度,节省了人力;

5、本恒压控制系统能实现被控介质多样化,典型控水,还有其它流体如空气、蒸汽、天然气、工业有机溶剂油脂、饮料等;

6、应用范围:自来水厂、加压泵房、雨污水泵站、居民生活区、宾馆及其它建筑、企业生产用水用气等,锅炉循环水系统、农田灌溉系统等。
