天然气罗茨流量计在天然气计量中的应用
发布时间:2019-12-18 07:49:40

天然气计量方式可以使用体积流量、质量流量、热量或能量进行计量,目前世界范围内管输天然气等体积的贸易结算大都以标准状态下的体积为主,即以规定的参比条件下( 293. 15K,101. 325kPa) 的标准体积为准。天然气的计量一般采用气体涡轮流量计、气体罗茨流量计、质量流量计、气体超声波流量计等。为了方便读数,体积修正仪在气体流量计量中被广泛使用,其将工作状况下的体积量转化为标准状态下的体积量并直接显示。

天然气计量仪表一般由天然气流量计( 即基表或传感器) 、温度表、压力表、二次仪表( 即体积修正仪) 等组成,有分体式天然气流量计和一体式智能化天然气流量计。一体式天然气流量计以其高精度、高稳定性、灵巧、方便易用等优点,近年来在行业内得到广泛支持、认可及快速推广使用。

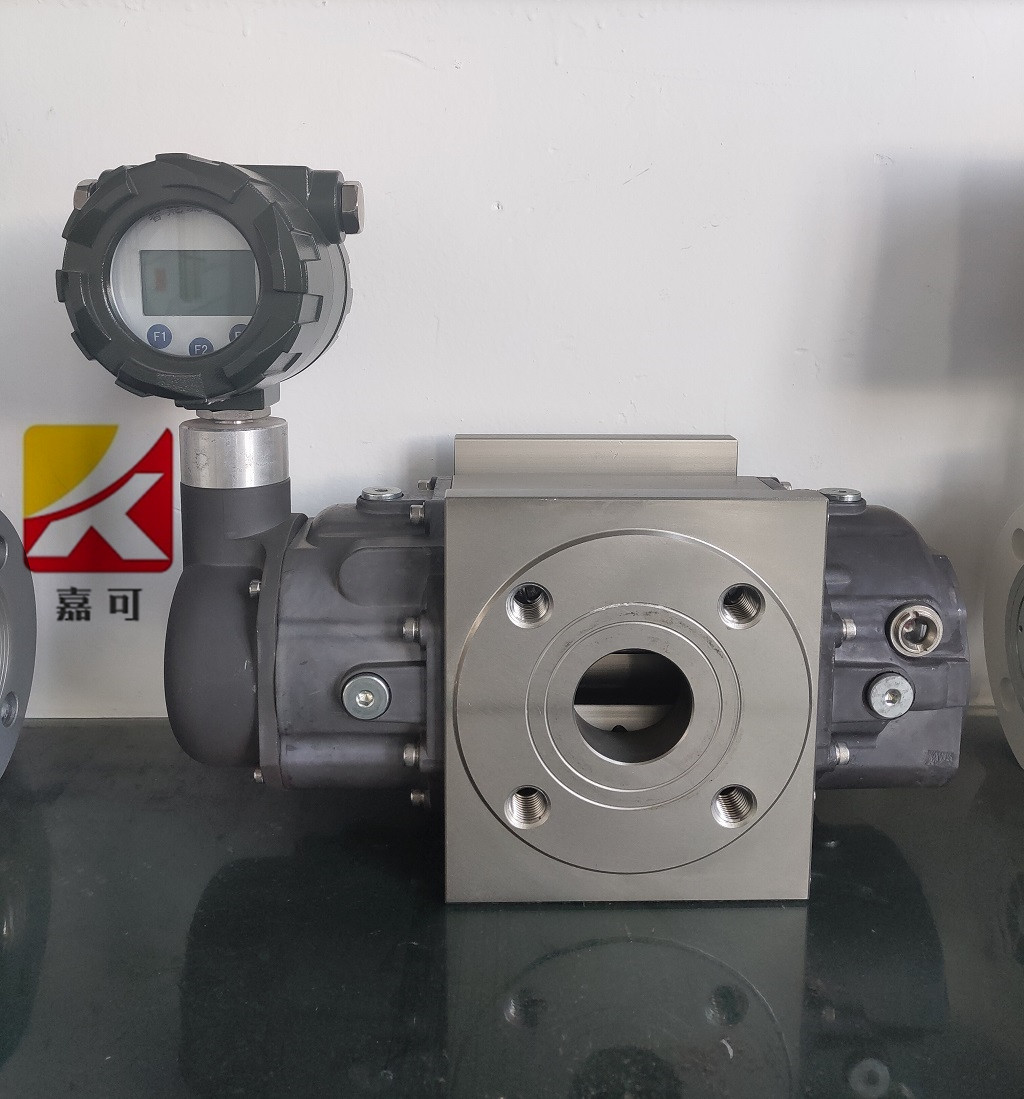

以一体式天然气罗茨流量计为例,基表为气体罗茨流量计,并由体积修正仪、温度传感器和压力传感器组成,如图1 所示。

由图1可见,连接体积修正仪分别有三个采集的信号接线,其分别采集脉冲信号、温度信号以及压力信号。其工作原理为: 基表腰轮的转动通过耦合机构传递给机械计数器或输出脉冲信号,并将流量信号传送到体积修正仪; 体积修正仪采集温度、压力信号,用内置压缩因子模型计算气体压缩因子; 采集流量信号,依据流量计出厂标定曲线对测量的工况流量进行误差修正; 再通过气体状态方程将工况流量转化成标况流量,并进行总量相加,直接显示计算结果用于贸易和生产计量。天然气工况流量与标况流量的转化计算国内文献有详细的介绍。

对于图1类型的一体式天然气流量计,其各部分为可拆卸,当仪表进行溯源检测时,基表( 罗茨流量计) 、温度传感器、压力传感器和体积修正仪拆分开来,各部分分开检测,并出具四份证书。检测时,基表依据JJG 633—2005《气体容积式流量计检定规程》进行检测;温度传感器一般为Pt100 或Pt1000铂电阻,其依据JJG 229—2010《工业铂、铜热电阻检定规程》检测;压力传感器依据JJG 875—2005《数字压力计检定规程》检测; 体积修正仪依据JJG1003—2016《流量积算仪检定规程》检测。目前,不同的检定规程,给出的检测方法对应的检测周期也不一致,每一组成部分的检测,分别使用了不同的标准装置。
