无线振动监测系统简介
发布时间:2019-09-03 15:06:09

一、概述

无线振动监测系统使用简单方便,稳定可靠,极大地节约了旋转设备振动监测中由于反复布设有线数据采集设备而消耗的人力和物力,广泛应用于工业现场振动加速度、速度数据采集和工业旋转设备振动在线监测。

无线振动监测系统振动传感器无线振动变送器无线接收模块数据转换器数据服务器等等组成,无线振动变送器采集器振动传感器(加速度传感器或振动速度传感器)信号,采集后的数据经过无线变送器处理通过WIFI网络传输到下一级数据采集/处理装置,下一级数据采集或处理方式,有两种模式可选,根据不同工业现场或不同使用要求,可选任一种或者两种同时采用:

其一、无线接收模块接收无线变送器的信号,然后经过数据转换器,转换成数据采集装置(DCS/PLC等)可以接收的标准电流4-20mA信号,供后续系统使用。

其二、无线接收模块接收无线变送器的信号,直接保存在服务器中,服务器连接网络,现场工程师可通过手机、电脑等便携或更直接的人机界面访问旋转设备的振动数据。

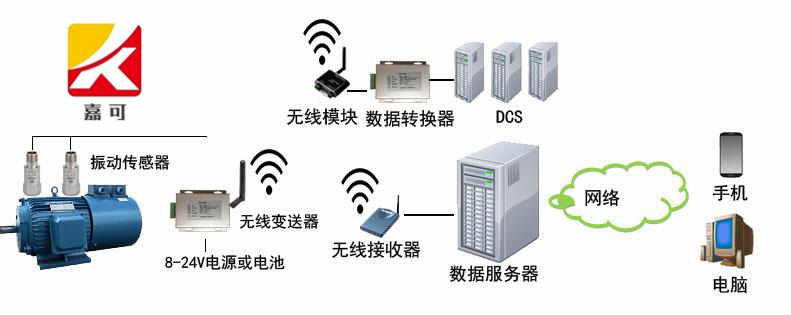

具体现场连接示意图(实际现场连接情况,视具体工业现场需求可做改动),如下:


二、功能与特点

 1、无线振动变送器

(1)无线振动变送器采集通用振动传感器信号,并将振动数据转换传给无线接收模块。

(2) 供电电压:8-24V或电池供电

(3)可接入加速度传感器,速度传感器,或者一体化传感器,在订货前确认;

(4)每个无线振动变送器最多可以接两个振动传感器;

(5)数据上传间隔可设置;

(6)量程可配置;

(7)工作温度:-40℃…+85℃

(8)传输方式: WIFI协议,也可根据实际情况选配;

 2、数据转换器

       数据转换器通过无线模块接收现场传输的数据,把接收的数据转换成电流信号,接入到DCS系统。

⚫ 将数据转换成4-20mA信号;

⚫ 每个转换器可输出4通道4-20mA信号(即可采集四个振动测点的信

号),如现场采集点数多于四个点多个数据转换器通过RS485级联;

⚫ 供电电压:+24V(+/-10%)。

⚫ WIFI模式,可选多种无线模式,与无线振动变送器配对;

 3、无线传输

       正常情况下,传感器将在分钟级间隔内进行数据采集和处理,每15分钟发送一次数据,小时级别间隔发送一组振动波形数据。当发现异常时,将增加数据发射次数,15分钟间隔可缩短到5分钟、1分钟甚至秒级。

 4、数据监控

      无线振动变送器可以上传传感器原始振动信号,由无线接收器接收后进行处理,并上传到服务器。

      振动数据传输到数据服务器后,可以在配有专用监测软件的电脑上查看数据,通过定制也可以在配有监测软件APP的手机上查看。

      振动数据库可以对客户开放,以便客户进行二次开发,接入客户现有监测系统。


三、应用环境与领域

      主要用于大型旋转设备的振动状态监测,如:风机、泵等;适合石油、化工、电力等行业工业现场。

适用环境:

  1、监测环境难于接近,不方便布线

  2、常规在线监测系统不好安装或安装成本较高
