温度、压力和流量仪表的选型
发布时间：2024-07-22 09:18:16
空气流量实现准确测量必须要进行温压补偿,需要选择合适的温度、压力和流量仪表。

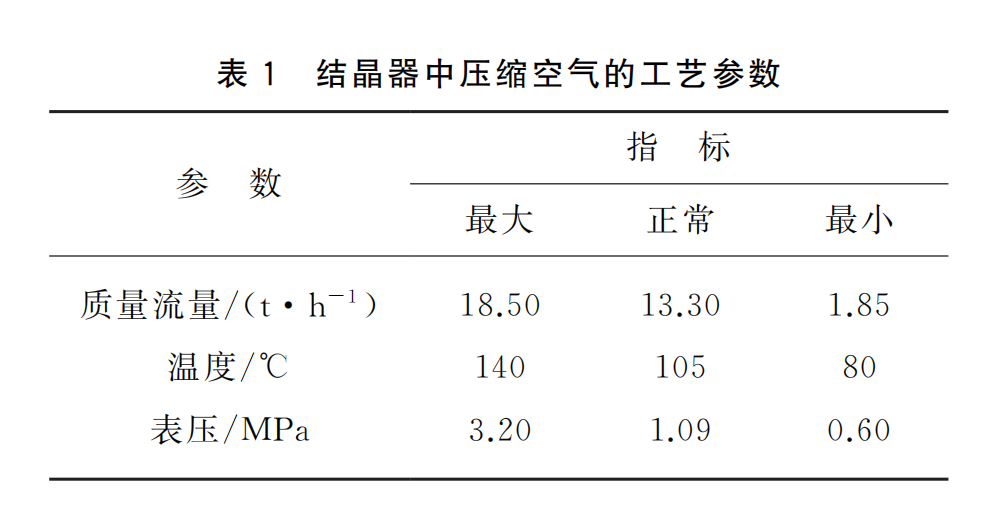

在实际操作工况下,以CTA一级结晶器中密度为1050kg/m3,黏度为5×10-4 Pa·s的压缩空气为例,工艺参数见表1所列。
根据表1可知,温度的测量范围为80~140℃,所以选用适合低温测量、灵敏度高的热电阻Pt100作为测温元件。为了便于查看仪表示值及日常维护,变送器选用分体式安装。
一般压力仪表正常测量值应处于测量范围的30%~70%,最大不超过90%。表1中,压缩空气表压最大为3.20MPa,想要同时满足最大和正常的操作压力无法实现,经过核算,最大操作压力只是一个理论值,这种情况下,选择仪表量程时按正常压力选择,最终选择压力表(表压)量程范围为0~1.6MPa。变送器也采用分体式安装,并配有就地显示屏,便于现场查看示数。
该装置前期测量仪表采用孔板流量计,由于空气的体积和密度受温度和压力的影响比较大,导致测量偏差比较大,另外孔板流量计测量精度也相对较低,因此更换具有信号稳定、准确度高、故障率低、维护方便的涡街流量计。根据表1数据计算和选型规定,流量仪表量程选择0~20t/h即可满足测量要求。
