【雷达液位计】雷达天线的选择与应用
发布时间：2023-01-17 08:39:48
1、导波雷达液位计
导波雷达液位计有五种不同类型的导波杆，即单杆、单缆、同轴、双杆、双缆。优先选择单杆导波杆。
2、非接触式雷达液位计
（1）频率的选择
非接触式雷达液位计根据不同的应用分为3种频段：低频雷达（6~11GHz）、中频雷达（24~29GHz）、高频雷达（75~85GHz）。
（2）天线的选择
过程级雷达液位计有5种不同类型的天线，中频雷达液位计有锥形、抛物面、过程密封、低频雷达液位计有锥形、杆形。储罐计量级雷达液位计有4种不同类型的天线，即喇叭形、抛物面、导波管阵列、LPG/LNG。
（3）安装要求
1）雷达的安装必须水平，天线尽可能选择更大的尺寸以实现最可靠的测量。
2）拱顶罐用的雷达液位计不能安装在罐顶的正中或加料口上方，一般距离罐壁1.5m左右。
3）浮顶罐精确液位测量采用导波管安装雷达液位计。
4）压力罐内介质可能存在液面沸腾翻滚等工况，应安装导波管。
5）雷达液位计仪表一侧应配切断球阀，方便在线维护和更换。
6）在安全等级要求高时，应配置SIL2/SIL3等级仪表。
7）建议使用二合一解决方案，将自动防溢出保护与自动储罐计量结合在一起。
8）在信号波束范围内避免安装任何装置、仪表、支撑。
9）导波管内壁光滑，表面光洁度≤6.3μm，导波管带导波槽。
3、选择应用
（1）重质油品、轻质油品、烃类液态物料、产品等介质的储罐液位连续测量宜选用雷达液位计。

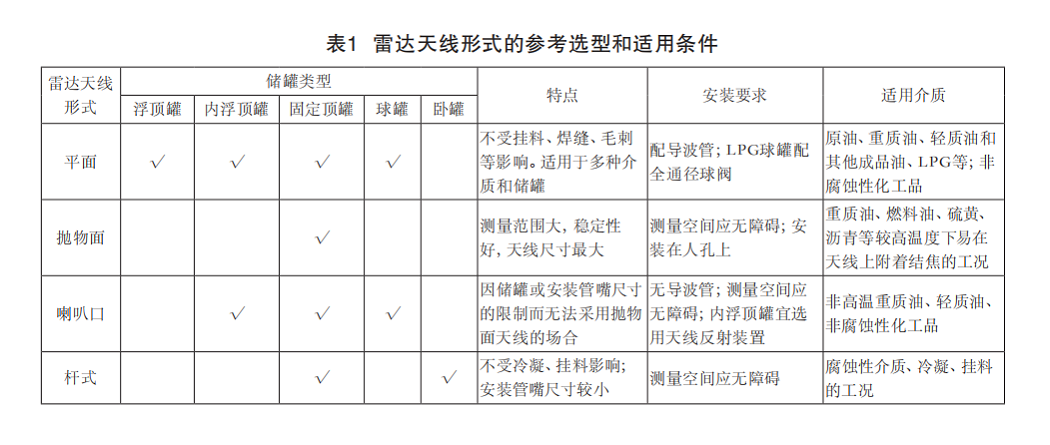

（2）雷达天线的选择应根据测量精度、测量范围、储罐类型和介质特性综合考虑。雷达天线形式的参考选型和适用条件如表1所示。
