锅炉仪表测温热电偶固定方式的改进
发布时间：2022-06-13 09:02:07

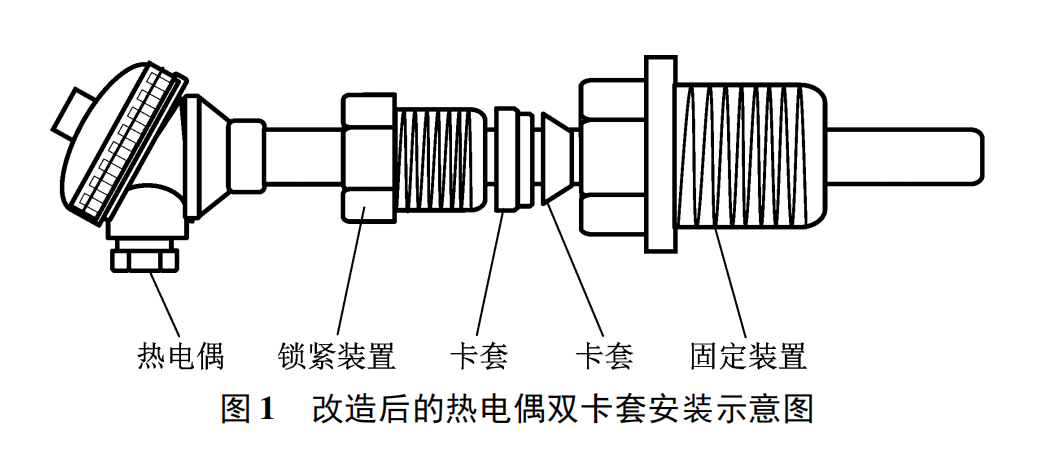

高温烟气高流速煤粉工作状态下，热电偶热端极易冲刷磨损变形。由于作业环境温度高，受限空间作业危险性大，炉膛床层温度热电偶的更换作业一直是难题。根据日常维护更换过程中出现的问题，经过仔细分析决定对原固定螺纹式热电偶进行结构改造试验，自制热电偶专用固定装置，实施后效果良好。特殊改造后的固定装置，具有现场更换方便、可重复使用、使用寿命长、实用性强等优点，同时提高了仪表一线维护人员的作业效率。安全检修专用固定装置主要包括φ20mm活动锥形双卡套密封组件和外螺纹固定接头。根据热电偶不同的直径，可调整活动卡套的大小及固定螺纹的规格尺寸，其外形结构简图见图1。
该装置采用双卡套接头+双螺纹活动固定装置结构。将热电偶原来的焊接式固定螺纹取下，把自制的活动固定装置套在热电偶上。安装时，把自制的活动固定装置安装在锅炉炉膛预埋测温点专用法兰套管上，调整好插入炉膛热电偶长度后，再把自制活动接头上的卡套锁紧即可。传统更换炉膛热电偶需要2～3人合作，把炉膛内部热电偶弯曲的部分裁掉，而耐磨耐高温热电偶外套管硬度极高，裁切通常需要很长时间; 之后，从炉膛内部用大锤将损坏的热电偶套管一点点敲出后。受限空间内涉及临时用电、切割动火等多项特殊作业，准备及作业过程中的安全措施落实工作极其繁琐。通过改造，锅炉仪表维修工仅需拆掉热电偶接线盒，松开特殊固定装置上的卡套接头，从炉膛外部把热电偶套管敲进炉膛内部即可更换。
