超声波流量计、节流装置、平衡流量计的对比总结
发布时间：2022-05-31 10:33:06
超声波流量计、节流装置、平衡流量计在测量原理、适用范围、安装方式等方面各不相同。
1、超声波流量计
超声波流量计无可动部件，适应含杂质与潮湿气体的环境，无需日常维护，量程比高，无压损，安装方便，适用于任何口径的流量测量。超声波流量计不依赖于气体特征，不对流体流动产生任何干扰。在基本负荷运行的条件下，体积流量范围通常在0.03m/s到85m/s之间。流量计包含一对或两对传感器、前置放大器和一台电子仪表，可以通过热钻孔或者冷钻孔的方式直接安装在管线上，安装方便。超声波流量计没有可动部件，不会造成测量元件堵塞与磨损，可以承受焦炉煤气常见的腐蚀环境，无需日常维护。
2、节流装置
节流装置只有在如下参考工作条件下，流量系数才与国标GB2624中提供的数据相符：
（１）流体充满全部管道截面连续地流动。
（２）道内流体流速（流动状态）稳定。
（３）体通过节流装置时不发生相变。
（４）节流装置前后有足够长度的直管段。
（５）通常节流装置量程比在3:1。
节流装置需要与差压显示仪表连接。标准孔板的现场安装条件要求较高，一般需较长的直管段，至少应为前20D后15D。节流装置与差压显示仪表之间引压管线亦为薄弱环节，易产生泄露、堵塞及冻结等故障。
3、平衡流量计
平衡流量计测量精度高，量程比一般为10:1，量程较宽；直管段要求短，前5D后3D即可满足测量精度的要求。其永久压损比节流装置标准孔板低，在相同工况下，比传统的节流装置永久压损小70％，节省了正常生产的运营成本。同时，平衡流量计耐脏污不宜堵，可以用于测量大口径、低流速、脏污、腐蚀性的介质。当介质为脏污或腐蚀性介质时，平衡流量计需要采用隔膜式的取压法兰。

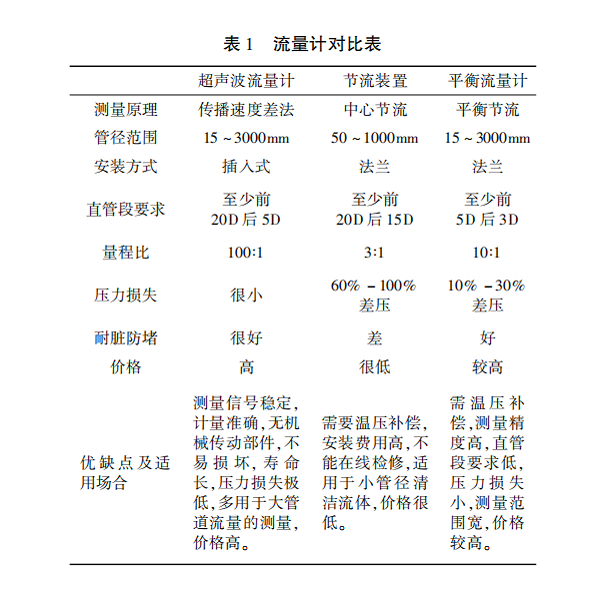

综上所述，三种流量计的对比总结见表１。
