电接点水位测量装置在锅炉内的应用
发布时间：2022-04-23 09:09:40

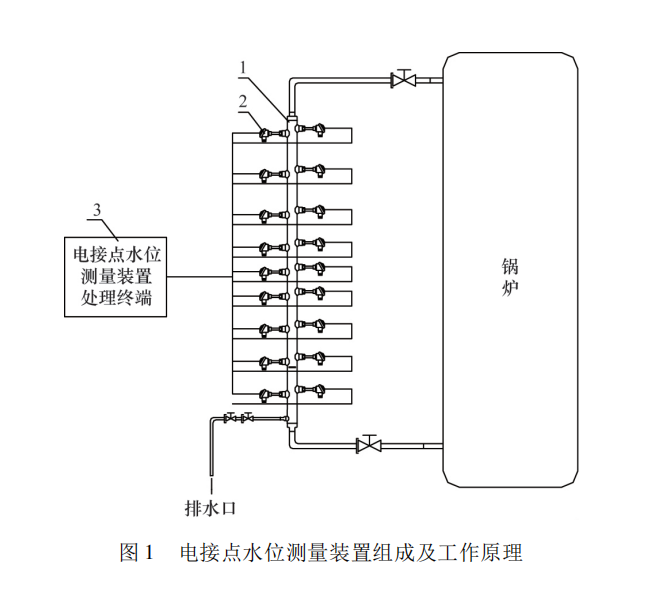

电接点水位测量装置被广泛应用于锅炉水位测量，电接点水位测量装置用于测量锅炉内的水位( 非连续) 并将其显示于控制台屏，电接点水位探头是锅炉水位测量的重要传感器，各探头直接安装于锅炉的测量筒上，具有结构简单、安装方便、测量原理简单等特点，当水位没过探头时，探头呈导通状态，即可直接检测到测量筒内水位高度。电接点水位测量装置组成如图1所示，图中序号1、2、3分别为测量筒、电接点水位探头和电接点水位测量装置处理终端，测量筒内液位与锅炉液位高度相同，测量筒上每个水位测量点上装两只水位探头构成水位检测电路的两极，当某一个测量点上的两只探头同时被淹没时，水位检测电路构成回路，输出水位信号。
通过电接点水位测量装置测量出的水位值与锅炉的宽、窄量程水位表的指示值进行比照，操作人员可以更加有效的监视、控制锅炉水位。特别是锅炉参考管失水，宽窄量程水位指示不正常时，操作人员可根据电接点水位测量装置的测量结果来手动控制锅炉水位，确保锅炉安全稳定地运行。
然而电接点水位探头的使用环境十分恶劣，高温、高压和腐蚀的水环境易对电接点水位探头造成致命影响，甚至会导致锅炉泄漏事故，若测量筒内单个电接点腐蚀穿孔，造成压力边界损失，测量筒水泄露，将会导致其他电接点水位探头线缆被腐蚀、损坏，最终造成整个电接点水位测量装置失灵。同时电接点水位探头易腐蚀的电极部分位于测量筒内部且无法频繁拆卸检查探头腐蚀情况，发现故障时探头往往已发生严重腐蚀，因此必须对电接点水位检测装置进行改进，减小探头故障对锅炉正常运行的影响。
