电缆式浮球液位开关使用说明书
发布时间：2021-11-07 08:18:51
1、组成结构
电缆式浮球液位开关包含四个部分：信号电缆 、配重块 、浮球及微动开关。三线制信号电缆线标分别为NC、NO、COM，一般高液位浮球开关选择接常开触点，低液位浮球开关选择接常闭触点；配重块一般安装在浮球上方约200mm处，可以实现浮球的稳定翻转，动作性能最佳；浮球外形酷似球体，内部固定一个微动开关与信号电缆连接，浮球内充以惰性气体，浮球内外有密封要求，防止微动开关锈 蚀老化。
2、安装方式

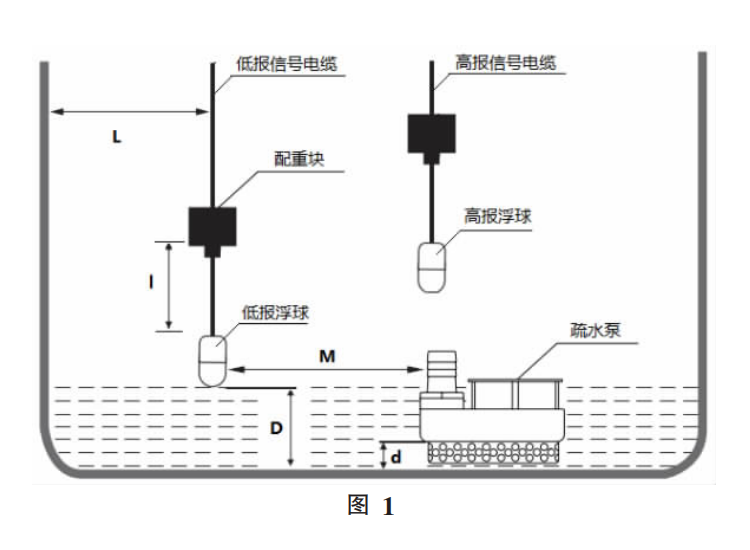

电缆式浮球液位开关一般垂直挂在疏水地坑中，如图1在安装时需注意浮球动作长度l不得大于信号电缆与坑壁的水平距离L，一般要求距离L需大于2倍的动作长度l，防止浮球动作时与坑壁干涉；信号电缆与疏水泵吸水口的水平距离M需大于600mm，避免疏水泵吸水口的吸力影响液位开关动作；浮球液位开关与坑底的距离D需大于疏水泵吸水口与坑底的距离d，防止疏水泵空吸导致电机损坏。通常每个疏水坑至少会配置3个浮球液位开关：低报开关、高报开关、高高报开关，且这些浮球开关并排分散安装。目前福清核电RPE系统的所有电缆式浮球液位开关均采用“分散式安装”方式。
3、工作原理
浮球液位开关内部固定高灵敏的微动开关，与信号电缆连接。当液位上升到一定高度，由于浮球被固定在配重块上，不再随液位上浮，开始改变浮球的上扬角度，当浮球上扬角度大于30°时，浮球内微动开关触点闭合，触发高报信号，疏水泵开始排水；反之当液位下降到一定高度，浮球上扬角度小于10°时（受回差影响，消报角度一般会小点），浮球内微动开关触点断开，触发低报信号，疏水泵停止排水。因此，通过设置不同液位高度的浮球液位开关，实现疏水地坑液位的自动控制和报警功能。
