火力发电厂蒸汽流量计怎么选择
发布时间：2021-10-12 09:00:39
蒸汽流量计在电站锅炉及其相连管道上广泛使用，主要用于测量锅炉主蒸汽、主给水以及减温水流量，属于承压部件。电站锅炉常用流量计包括两大类型: 法兰型流量测量装置和焊接型流量测量装置，这些都属于差压式流量计。

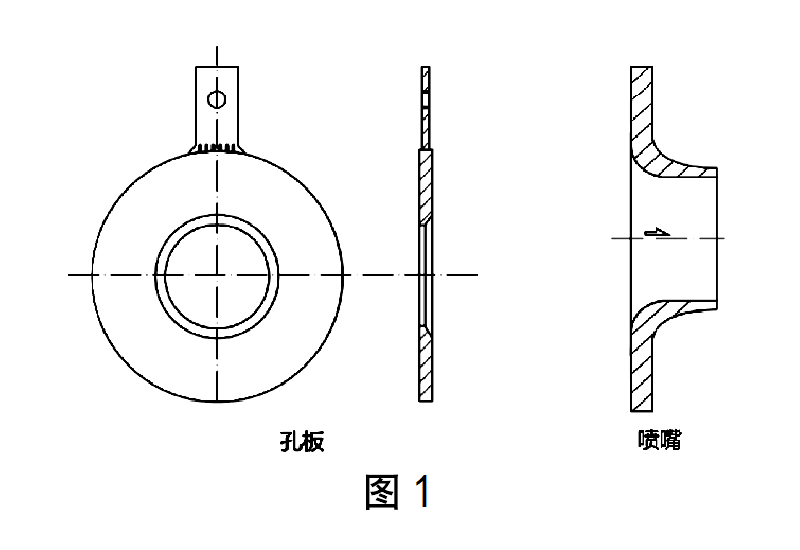

通常在高温压、大口径蒸汽管线上采用ISA 1932标准喷嘴可获得较高的测量准确度。一般不建议选择孔板流量计，如(图1)所示，孔板若长期处于高温高压高流速的流体冲击后，孔板片会发生变形，开孔比会发生变化，稳定性和精度会发生变化。而喷嘴流量计的节流件(见图1)，本身就是一个喇叭口的结构形式，有自导流的作用，长期处于高温高压高流速的流体冲击后，节流件不易发生变形，可长期保持流量的精度和稳定测量。
所以高温高压流体的流量测量可选择喷嘴流量计，同时也根据介质的特性来要求喷嘴的材质和加工热处理等级。
常规蒸汽、压缩空气、燃气、凝结水等可选择差压类流量计或者涡街流量计等，差压类的平衡流量计( 也称为多孔孔板流量计) 。它是把整流器和标准孔板结合而成，平衡测量计对传统的节流装置进行了极大的改进，平衡流量计具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，大幅提高流场稳定性。因流场平衡，调整稳定，压力恢复快，大大缩短了对直管段的要求。采用多孔对称的平衡设计，减少了涡流的形成和紊流摩擦，降低了动能损失，并降低了滞流死区的形成，保证脏污介质顺利通过多个孔，从而减小了流体孔被堵塞的机会。
干净流体也可选择涡街流量计，涡街流量计采用卡门涡街原理。量程宽，最高可达1∶30，优于节流装置的1∶10，精度高可达1级精度等优点。但对管道机械振动均较敏感，不宜用于强震动场所。
