音速喷嘴法气体流量标准装置在气体流量计厂家的应用
发布时间：2021-05-23 09:46:30
目前气体流量计被广泛应用于能源领域，在气体计量、贸易结算及过程控制中发挥了重要的作用。为保证气体流量仪表的可靠性和准确度，《中华人民共和国计量法》将气体流量计、蒸汽流量计均列入强制检定范围。在气体流量计检定和校准领域，音速喷嘴法气体流量标准装置以其结构简单、性能稳定和维护简单等特点得到了广泛的应用。随着计算机、自动化技术的发展并与音速喷嘴气体流量技术相结合，高度自动化的音速喷嘴法气体流量标准装置已成为主要标准装置。

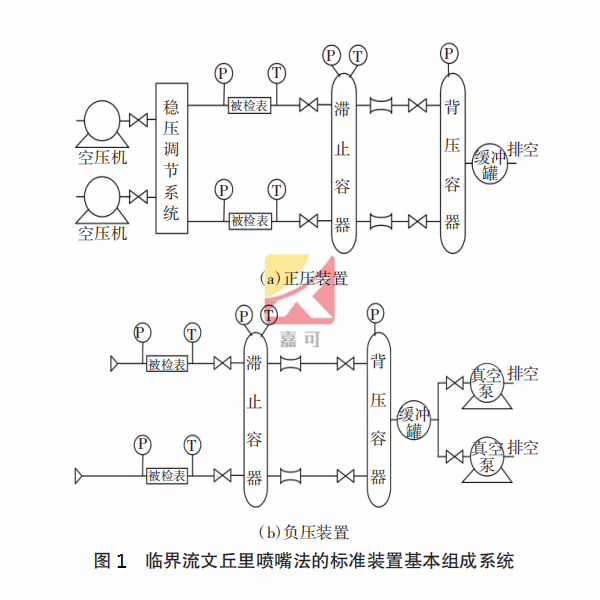

临界流文丘里喷嘴法的标准流量装置分为正压法和负压法2种, 其装置的基本组成系统如图1所示。正压法装置以空气压缩机组为动力气源，并由压力罐及压力调节系统为测试管段提供持续、稳定的气源，可避免气体洁净度和湿度对测量精度造成的干扰。但正压法装置系统结构复杂，建造和维护成本高。负压法装置通过真空泵组产生负压，负压与滞止压力达到临界背压比即可达到临界流状态。负压法装置直接用环境大气作为气源，通过软件修正减小环境温度、湿度产生的影响，具有气体流量稳定、投资少、能耗低、准确度高、维护方便等优点。因此，音速喷嘴法的气体流量计检定系统采用负压法设计。
