嘉可涡街流量计蒸汽计量系统选型及安装
发布时间:2021-05-07 09:01:34

一、涡街流量计选型

在众多国内外涡街流量计生产厂家中,嘉可所生产销售的涡街流量计是国内著名品牌,是值得客户信任和可靠的流量仪表之一。因此选择嘉可涡街流量计作为本次贸易交接的流量计。

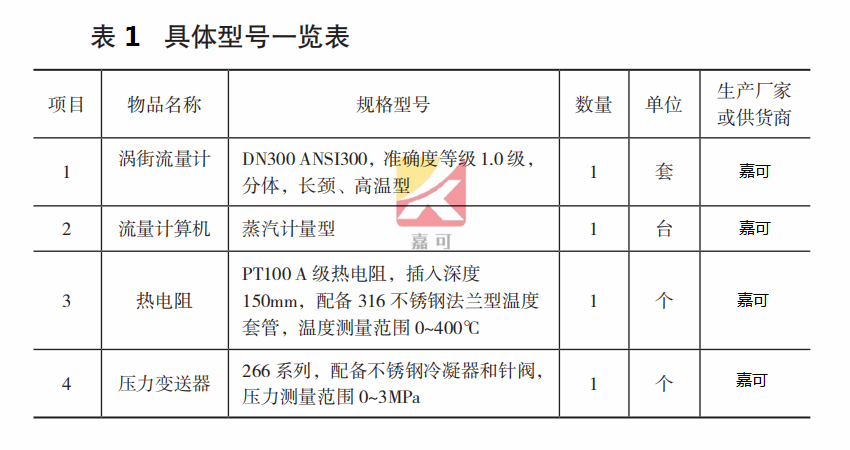

由于涡街流量计只能显示工况条件下的体积流量,还不足以实现贸易计量。因此,还需要配备压力变送器、PT100热电阻和流量计算机。压力变送器、PT100热电阻和流量计算机也全部选用嘉可产品,具体选型如表1所示。


二、涡街流量计安装

DN300蒸汽流量计量系统必须严格按照国家标准和使用说明书进行安装,主要分为机械安装和电气安装。

1. 机械安装

如果现场蒸汽管道振动严重或有外部振动(例如火车等通过),涡街流量计前后必须安装抗振动软节。

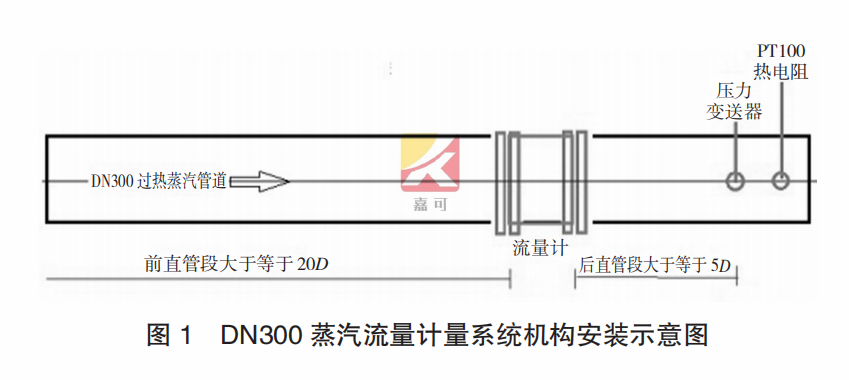

流量调节阀必须安装在涡街流量计的下游,否则会极大影响涡街流量计漩涡的稳定发生;同样道理,压力变送器和热电阻也必须安装在涡街流量计的下游,而且是先装压力变送器,在隔1D~2D才能安装的下游再安装热电阻。具体如图1所示。


2. 电气安装

涡街流量计蒸汽计量系统的电气安装也非常重要,例如PT100四线制、三线制和二线制的引线长度、线径和阻值会引起上传至流量计算机(流量积算仪)温度的差异,这是需要特别指出的安装重点。

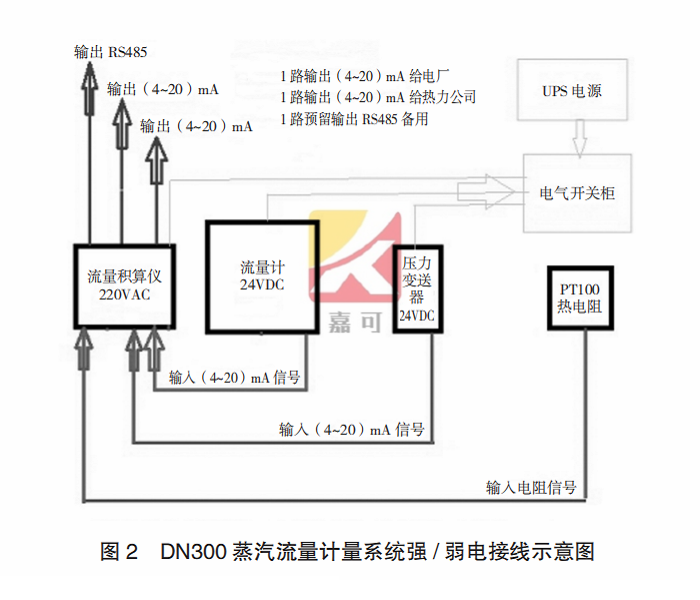

电气安装中,还可以配备UPS电源、防雷、接地等辅助设备,保证设备的长期稳定可靠使用,尤其在一些极端恶劣的天气下也必须保证正常使用。电气安装示意图如图2所示。


通过综合比较和选型、安装,为贸易结算客户提供了一套涡街流量计蒸汽计量系统,经过几年的第三方认证和长期运行,认为此套涡街流量计蒸汽计量系统的选型、安装是科学、合理的,得到了客户的信任。
