嘉可电磁流量计厂家售后案例分析
发布时间:2021-04-12 07:41:40

例1:江苏某水厂安装了两台DN400mm嘉可厂家的JK-LDE型电磁流量计,启用后基本正常,6个月后一台电磁流量计流量明显误差,故障现象为流量明显偏低,且不规则出现流量消失的现象。对电磁流量计及电气接线检测均正常,采取代换法将两台电磁流量计对换,故障依然存在,由此判定电磁流量计本身无故障,可能是环境干扰或安装中存在问题。于是,在不加激磁电流的情况下,测量电极间电势,其值小于0.05V,故排除电磁干扰的因素,经对电磁流量计安装位置进行检查,发现在两台电磁流量计的上游均有一个碟阀开关,且在运行初期两台电磁流量计均正常,目前,另一台依然正常,碟阀的影响应不可能,但经对上游碟阀检查发现,由于碟阀经常开闭,内部闸板在完全开启时,不到位,产生的扰流影响了电磁流量计的正常计量,经更换故障排除。

例2:福建某测试水井出水量,某水井安装一台DN200mm的嘉可JK-LDE型电磁流量计在3小时内,仪表输出出现波动的不正常现象,经对水井现场观察安装电气连接均无异常。周围也无大功率干扰源,初步判定可能是管道上杂散电流干扰,于是,在不加激励电流时测得两极电极间电势峰值为0.8V左右,采取以下措施对流量传感器与管道其他连接管道间电气绝缘,对电磁流量计信号线路接地屏蔽后,电磁流量计运行正常。具体措施如下:

(1)接地措施:设置良好的安全接地和合理的工作接地来抑制杂散电流干扰。

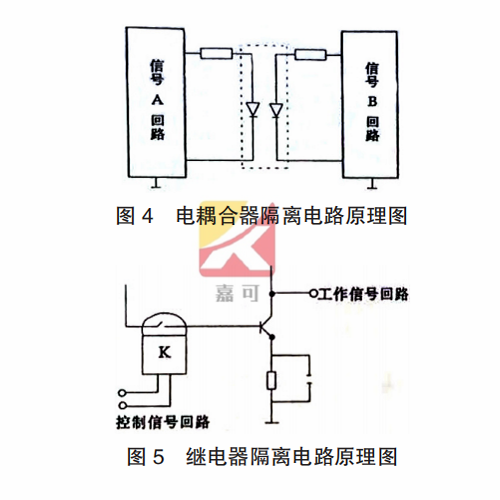

(2)隔离措施:采用有效的电路连接方式使各电路相互独立不成回路,切断电路间的串扰通道。采用电耦合器隔离电路(如图4所示)和采用继电器隔离电路(如图5所示)。

(3)屏蔽措施:采用静电屏蔽可以防止静电干扰,采用电磁屏蔽防止高频干扰,采用磁屏蔽可防止低频磁通干扰。在实际工作中,根据电子电路干扰的情况可选择使用以上屏蔽方式来改善电子线路的噪声环境,确保各类电子信号线路正常工作。
